  • IHG-F pionowa pompa rurociągu wyłożona fluorami
Pompa rurociągowa

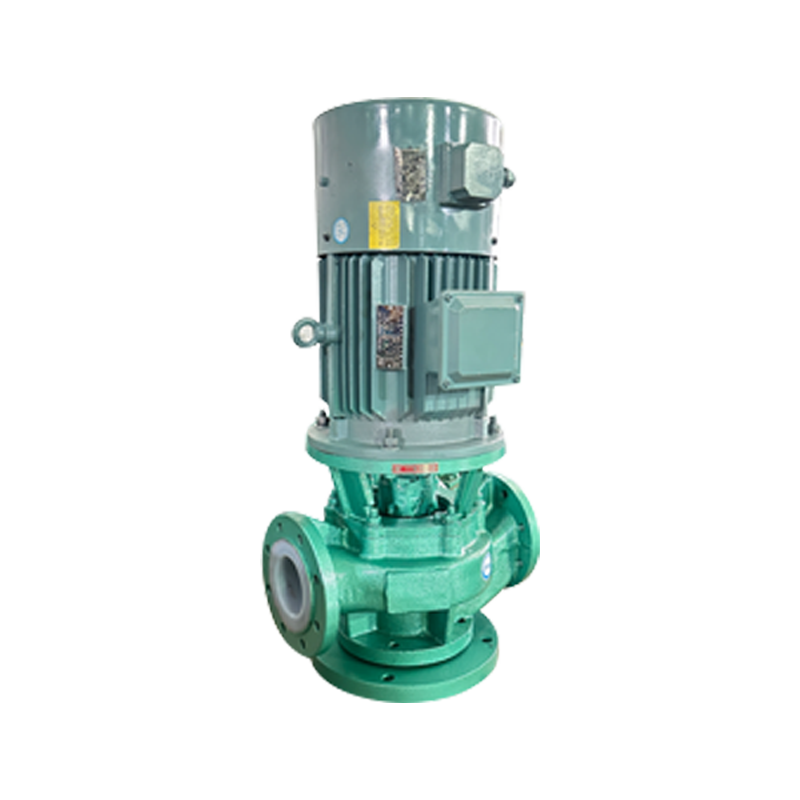

IHG-F pionowa pompa rurociągu wyłożona fluorami

Obowiązująca temperatura: -20 ° C ~ 150 ° C

Wydana fluorowa pompa rurociągu IHG-F jest pionową strukturą o tej samej średnicy wlotowej i wylotowej i znajduje się na tej samej linii środkowej. Wirnik jest bezpośrednio podłączony do wału silnika, ma wysoką wydajność, oszczędność energii i niski hałas, i może skutecznie równoważyć obciążenie promieniowe i osiowe generowane przez działanie pompy; Uszczelnienie wału jest wykonane z zaawansowanego zewnętrznego pieczęci mechanicznej, pierścień wykonany jest z glinu ceramiczny, a ruchomy pierścień jest wykonany z materiału wypełniającego PTFE (specjalnie wyposażonego w inne materiały zgodnie ze specjalnymi warunkami pracy użytkowników), która jest odporna na zużycie i odporność na korozję i ma dobrą wydajność pieczęci, który skutecznie zwiększa żywotność obsługi uszczelnienia mechanicznego; Prosta struktura, łatwa konserwacja, niewielki ślad, w naprawie i wymianie wirnika, uszczelnień i innych części noszenia, nie trzeba usuwać rur. Produkt ten jest szeroko stosowany w roprze naftowej, przemysłu chemicznym, metalurgii, energii elektrycznej, papieru, spalinach gazu, usuwaniu pyłu, syntetycznej włókna i innych sektorach.

+ Skontaktuj się z nami + Pobieranie katalogu

Opis produktu

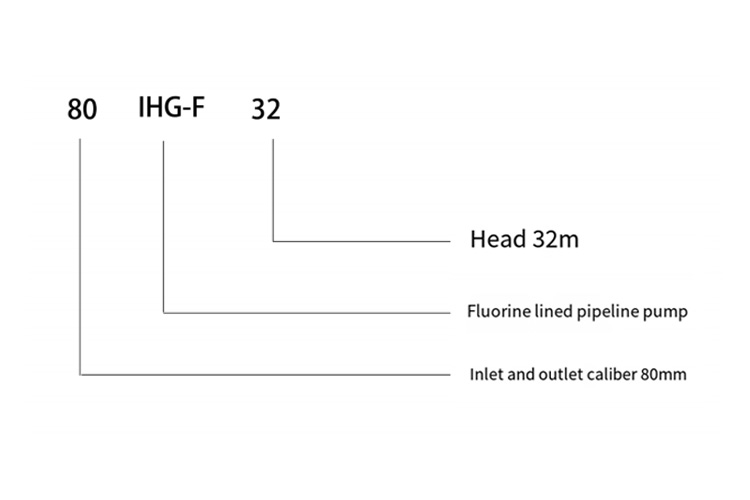

Struktura IHG-F oraz materiał i model zmysłów

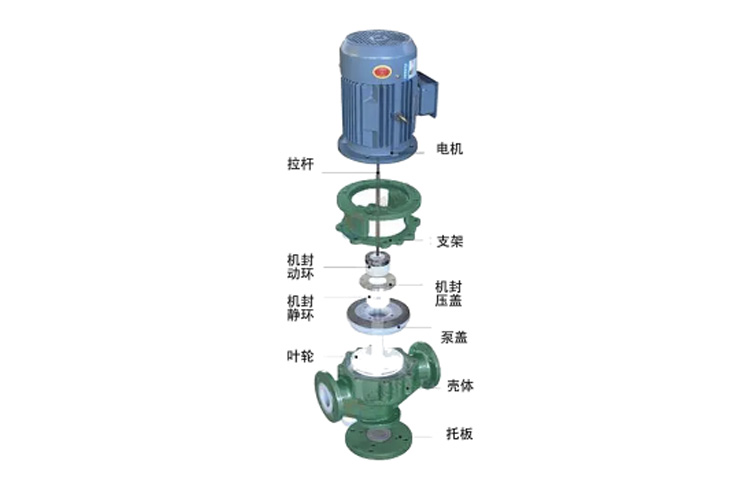

Struktura i materiał

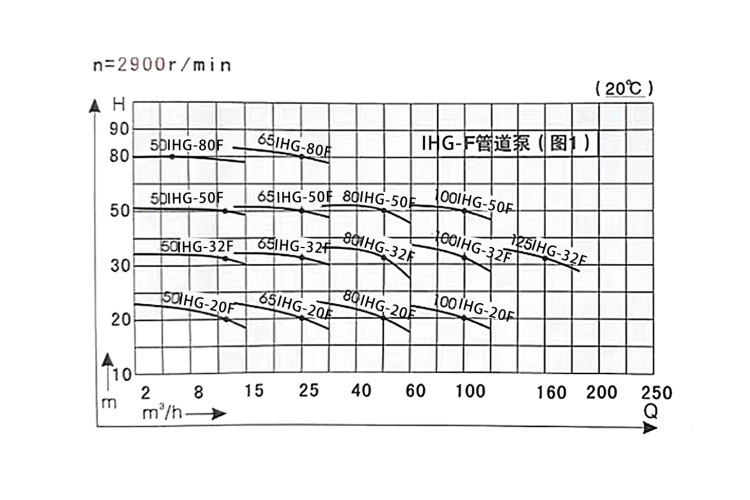

(n = 2900R/min) Schemat krzywej wydajności

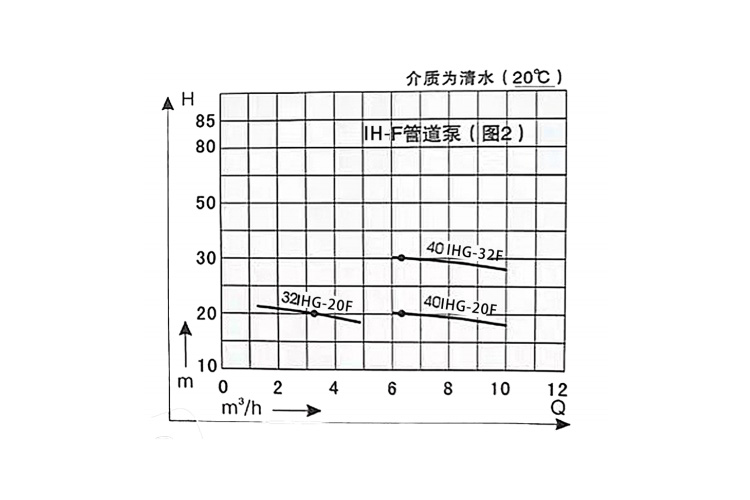

(n = 2900R/min) Schemat krzywej wydajności

Model i data techniczna

Model Przepływ
(M³/h) 		Głowa pompowa
(M) 		η
(%) 		Dodatek kawitacyjny
m 		Outlet Inlet X.
mm 		Moc
(KW) 		Waga
(kg)
32IHG-20F 2 20.5 15 2.5 32 × 32 1.1 59
*3.2 20 22
5.5 18 24
40ihg-20f 8 20 31 2.5 40 × 40 1.5 50
*6.3 20 30
10 18 32
40ihg-32f 8 32 31 3.5 40 × 40 3 82
*6.3 32 30
10 30 32
50ihg-20f
7 		22
40 		3.5 50 × 50 2.2 84
*12,5 20 45
15 16 42
50ihg-32f 33 33 3.5 50 × 50 4 88
*12,5 32 45
15 30 45
50ihg-50f 7 51 28 3.5 50 × 50 7.5 135
*12,5 50 40
15 49 48
50ihg-80f 7 80 20 5 50 × 50 11 180
*12,5 80 30
15 77 38
65iHG-20F 15 22 47 3.5 65 × 65 3 83
*25 20 52
35 16 57
65iHG-32f 15 33 38 3.5 65 × 65 5.5 118
*25 32 47
35 30 57
65iHG-50f 15 52 30 3.5 65 × 65 11 178
*25 50 45
35 46 42
65iHG-80F 15 82 30 3.5 65 × 65 18.5 220
*25 80 42
35 72 44
80ihg-20f 35 22 42 4 80 × 80 5.5 126
*50 20 55
60 18 60
80ihg-32f 35 33 45 4 80 × 80 11 180
*50 32 50
60 27 39
80ihg-50f 35 52 43 4 80 × 80 18.5 220
*50 50 55
60 45 43
100IHG-20F 65 22 57 4.5 100 × 100 11 192
*100 20 60
120 17 63
100IHG-32F 65 35 57 5 100 × 100 18.5 240
*100 32 62
110 26 65
100IHG-50F 65 51 54 5 100 × 100 30 340
*100 50 60
120 43 48

InstAlsizmi/Flanmisize

Model Wygląd i wymiary montażowe Rozmiar kołnierza wlotowego Rozmiar kołnierza wylotowego
H H L F W T A N-φd C e N-φd a B C e N-φd
32IHG-20F 545 125 320 20 130 80 230 4-MN18 32 20 4-m16 140 100 35 20 4-m16
40ihg-20f 580 125 320 20 130 80 230 40 21 150 110 40 21
40ihg-32f 650 135 340 20 130 80 230 40 21 150 110 40 21
50ihg-20f 615 145 330 20 130 80 230 50 21 165 125 40 21
50ihg-32f 670 145 340 20 130 80 230 50 21 165 125 50 21
50ihg-50f 755 150 424 25 160 100 280 4-φ20 50 21 165 125 50 21
50ihg-80f 910 148 440 25 160 100 280 50 21 165 125 50 21
65iHG-20F 695 155 340 25 160 100 240 65 21 8-m16 185 145 65 21 8-m16
65iHG-32f 725 155 380 25 160 100 240 65 21 185 145 65 21
65iHG-50f 870 160 420 25 160 100 240 65 23 185 145 65 23
65iHG-80F 980 165 470 25 180 150 300 66
00 		23 185 145 65 23
80ihg-20f 735 170 420 25 160 100 260 80 23 200 160 80 23
80ihg-32f 930 170 440 25 160 100 260 80 23 200 160 80 23
80ihg-50f 945 175 460 25 160 100 260 80 23 200 160 80 23
100IHG-20F 950 185 440 25 195 140 300 4 -)25 100 23 220 180 100 23
100IHG-32F 1020 210 470 25 195 140 300 100 23 220 180 100 23
100IHG-50F 1150 220 470 25 195 140 300 100 23 220 180 100 23

+ Zrozum szczegółowe parametry produktu
